- 產品描述
-

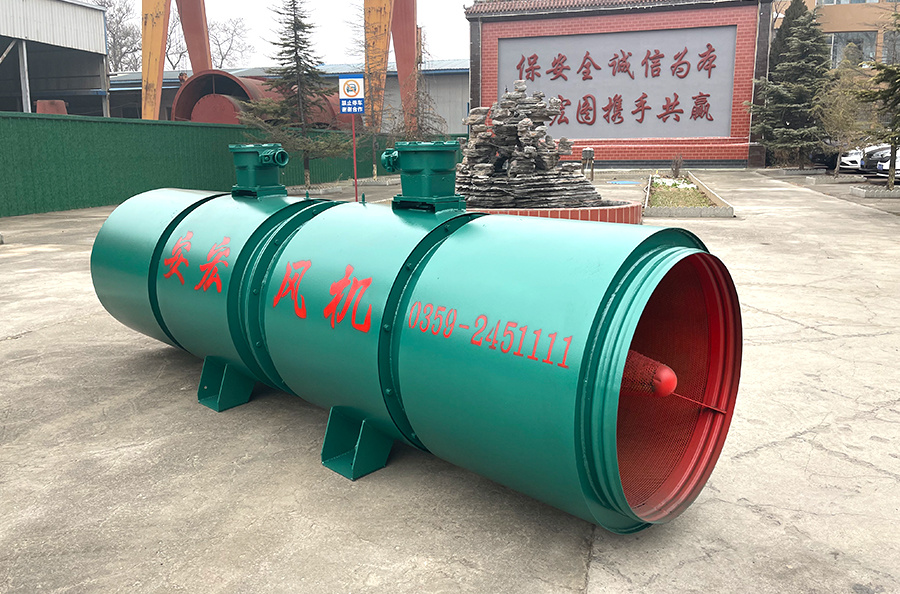

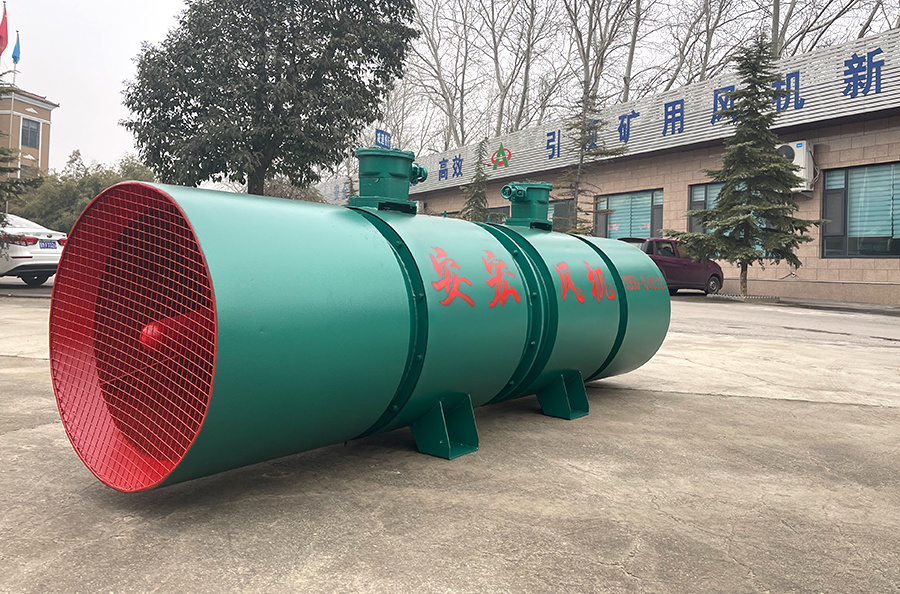

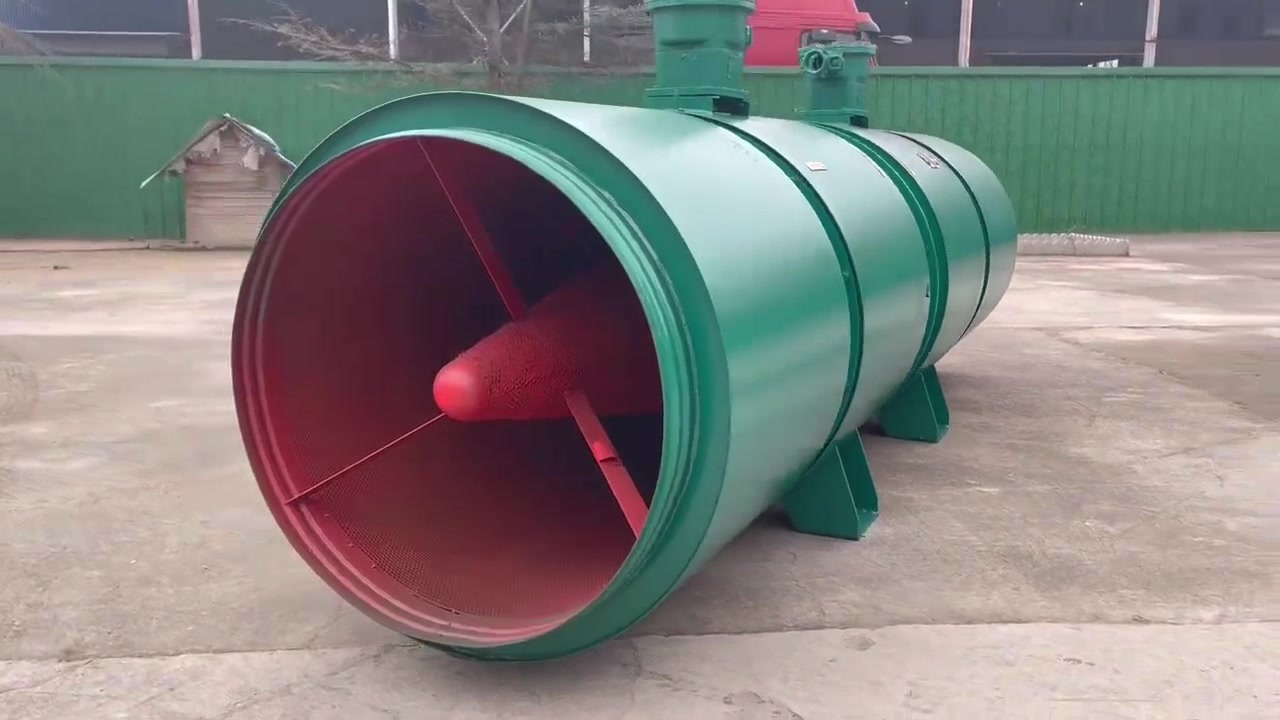

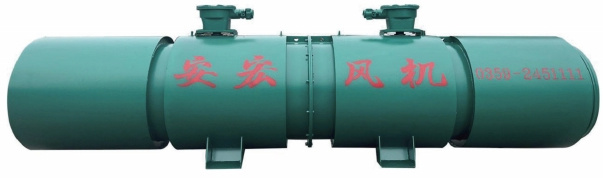

雙消音局部通風機：該通風機在普通三節通風機的基礎上增加了進口消音器 (如圖2) 噪聲降低了5~10分貝。
FBD系列產品介紹
1、概述
FBD系列礦用隔爆型壓入式對旋軸流局部通風機（以下簡稱通風機）執行MT222—2007《對旋式局部通風機技術條件》、Q/YAF001-2011《FBD系列礦用隔爆型壓入式對旋軸流局部通風機》標準。適用于煤礦井下含有瓦斯氣體或煤塵及其他具有爆炸性危險的環境內局部通風，與正壓風筒配套使用。也可作為隧道施工通風設備使用。具體介紹如下：
（1）通風機采用計算流體力學對風機進行了多目標的整體優化設計，葉片選用航空發動機FMIA翼型，使風機高效工況區域面積大，通風機具有結構緊湊、風量大、風壓高、送風距離長、高效、節能、噪聲低等特點。
（2）通風機由兩臺YBF2系列風機專用隔爆型電動機直接驅動葉輪，為延長風機使用壽命，電機軸承選用瑞典SKF系列軸承。（加軸承照片）
（3）根據用戶不同的需求，共分為3類消音器供選擇；
a）普通出風口消音器；（加照片）
b）進風口、出風口組合式消音器；（加照片）
c）側進風、進風口、出風口組合式消音器。（加照片）
第三種（c）組合式消音器增加了側進風部件，在不影響進風量的前提下改變了進風口風流方向，使噪音折射，配合進、出口消音器大幅度的降低了噪音，經國家礦用設備檢測中心檢測其噪音值比普通通風機噪音值降低了20-30分貝。
（4）通風機和電動機的防爆型式為：隔爆型，防爆標志為：ExdbI。
（5）工作電壓為380V/660V、660V/1140V，且不超過額定值的±5%，電壓頻率為50HZ。
井下使用的通風機，其巷道供風量應大于通風機的最大工作風量。
安裝通風機的基礎應牢固，四周無淋水。通風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。
配用風筒應能承受通風機的最高壓力，風筒直徑不得小于葉輪直徑。
（6）使用壽命
使用壽命不小于5a，第一次大修前安全運轉時間不少于13000h。
2、結構特征與工作原理及技術參數
（1）通風機由集流器、電動機、一級風機、二級風機、電動機、消聲器、等部分組成（圖1配套普通消音器；圖2配套進、出口消音器；圖3配套側進風組合式消音器）。通風機外殼結構件均用鋼板焊接而成，內筒用多孔鋼板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼與多孔鋼板作為內風道，兩級葉輪等速對旋。
（2）工作原理
通風機是第一級和第二級兩個葉輪分別由兩個容量及型號相同的隔爆型專用電動機驅動，兩極葉輪旋轉方向互為對旋.空氣流入一級葉輪,獲得能量后,經二級葉輪排出.二級葉輪兼備普通軸流式通風機中靜葉柵的功能，在獲得整直圓周方向的速度分量的同時,并加給氣流能量,從而達到普通軸流通風機所不能達到的高效率、高風壓。
（3）通風機技術參數見圖1-圖3
圖1 通風機結構示意圖（配套普通消音器）
1、集流器，2、電機，3、一級主機，4、一級葉輪，5、二級葉輪，6、二級主機，7、出口消音器
機號
電機型號
功率（kW）
風量m³/min
風壓（Pa）
L1
L3
L
Ф1
Ф2
A
B
h
H
總重kg
4.0
YBF?90L-2
2×2.2
200-110
300-1800
80
500
1680
490
410
400
280
310
740
280
YBF?112M-2
2×4
220-120
350-2200
5.0
YBF?132S-2
2×5.5
230-130
400-2750
120
580
1980
620
510
530
420
390
920
400
YBF?132S-2
2×7.5
280-170
600-3200
6.0
YBF?160M-2
2×11
380-220
700-3800
130
740
2340
740
610
700
580
410
1000
600
YBF?160L-2
2×15
430-260
720-4300
6.3
YBF?160L-2
2×18.5
500-350
750-4800
140
750
2370
780
640
720
600
435
1035
800
YBF?180ML-2
2×22
550-360
850-5000
7.1
YBF?200L-2
2×30
630-380
900-5900
150
840
2570
890
730
750
630
495
1145
1000
YBF?200L-2
2×37
680-400
950-6100
8.0
YBF?225M-2
2×45
780-440
1050-7500
160
1020
3000
950
820
800
680
530
1250
1450
YBF?250M-2
2×55
900-540
1100-7800
YBF?280S-2
2×75
1010-600
1600-8400
圖2 通風機結構示意圖（配套進、出口消音器）
1、集流器，2、進口消音器，3、電機，4、一級主機，5、一級葉輪，6、二級葉輪，7、二級主機，8、出口消音器
機號
電機型號
功率kW
風量m³/min
風壓Pa
L1
L2
L3
L
Ф1
Ф2
A
B
h
H
總重kg
4.0
YBF?90L-2
2×2.2
200-110
300-1800
80
600
500
2280
490
410
400
280
310
740
350
YBF?112M-2
2×4
220-120
350-2200
5.0
YBF?132S-2
2×5.5
230-130
400-2750
120
700
580
2680
620
510
530
420
390
920
480
YBF?132S-2
2×7.5
280-170
600-3200
6.0
YBF?160M-2
2×11
380-220
700-3800
130
730
740
3070
740
610
700
580
410
1000
700
YBF?160L-2
2×15
430-260
720-4300
6.3
YBF?160L-2
2×18.5
500-350
750-4800
140
730
750
3100
780
640
720
600
435
1035
920
YBF?180ML-2
2×22
550-360
850-5000
7.1
YBF?200L-2
2×30
630-380
900-5900
150
740
840
3310
890
730
750
630
495
1145
1150
YBF?200L-2
2×37
680-400
950-6100
8.0
YBF?225M-2
2×45
780-440
1050-7500
160
800
1020
3800
950
820
800
680
530
1250
1600
YBF?250M-2
2×55
900-540
1100-7800
YBF?280S-2
2×75
1010-600
1600-8400
圖3 通風機結構示意圖（配套側進風組合式消音器）
1、側進風裝置，2、集流器，3、進口消音器，4、電機，5、一級主機，6、一級葉輪，7、二級葉輪，8、二級主機，9、出口消音器
機號
電機型號
功率kW
風量m³/min
風壓Pa
L1
L2
L3
L
Ф1
Ф2
A
B
h
H
總重kg
4.0
YBF?90L-2
2×2.2
200-110
300-1800
80
600
500
2580
490
410
400
280
310
740
380
YBF?112M-2
2×4
220-120
350-2200
5.0
YBF?132S-2
2×5.5
230-130
400-2750
120
700
580
3010
620
510
530
420
390
920
520
YBF?132S-2
2×7.5
280-170
600-3200
6.0
YBF?160M-2
2×11
380-220
700-3800
130
730
740
3420
740
610
700
580
410
1000
750
YBF?160L-2
2×15
430-260
720-4300
6.3
YBF?160L-2
2×18.5
500-350
750-4800
140
730
750
3480
780
640
720
600
435
1035
970
YBF?180ML-2
2×22
550-360
850-5000
7.1
YBF?200L-2
2×30
630-380
900-5900
150
740
840
3710
890
730
750
630
495
1145
1200
YBF?200L-2
2×37
680-400
950-6100
8.0
YBF?225M-2
2×45
780-440
1050-7500
160
800
1020
4250
950
820
800
680
530
1250
1680
YBF?250M-2
2×55
900-540
1100-7800
YBF?280S-2
2×75
1010-600
1600-8400
3、安裝與調試
（1）組裝前，必須檢查葉片頂部與機殼內筒間的徑向間隙，徑向間隙應在葉輪直徑的1.5‰～3.5‰之間，且不小于1mm；各外殼組裝后不允許有軸向間隙。
（2）葉輪旋轉方向必須符合機殼標志所指示的方向。
（3）通風機必須由專人管理，負責操作。
（4）通風機的安裝和使用必須符合《煤礦安全規程》的有關規定，并且在運行前必須按規定牢固地接好內、外接地線。
（5）電動機引入線接頭剝皮連接裸露端不大于1.5mm，并按照電動機使用說明書要求對電動機進行安裝。電動機接線盒中六個接線端子在改變接法時，可適用兩種不同電壓（見圖2）。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。
圖2 電動機接線示意圖（注：電動機電壓等級分別是380V/660V，660V/1140V）
4、使用與操作
（1）使用前的準備和檢查
a）應測量電動機定子繞組與機座間冷態絕緣電阻，必須高于50MΩ；如不符合要求應進行干燥處理。
b）是否有安全標志和防爆合格證編號。
c）所有隔爆面零件無裂紋和影響隔爆性能的缺陷（未拆過的新電動機可以不檢查）。
d）引入的電纜芯線，必須用接線壓板或弓形墊圈壓緊固定，防止電纜竄動。
e）檢查通風機各緊、固件是否齊全、牢固，連接是否可靠、試運轉是否靈活、有無雜音或異常聲、撞擊聲，葉輪旋轉方向是否正確，接地線是否接好。
（2）使用中的說明
a）為保證通風機的長期安全運行，應注意正確使用和經常性的維護保養。
b）啟動時，按順序先開第一級通風機，待運行5秒鐘后，再開動第二級通風機。
c）運行中要經常檢查聲音是否正常，連接處有無松動現象。
d）電動機的維護應按電動機使用說明書中的規定進行。
e）電動機軸承每運行6個月至少檢查一次，如發現軸承潤滑脂變質或泄露必須及時更換，更換前須用汽油將軸承清洗干凈，潤滑脂用ZL-3鋰基潤滑脂（Sy142-75），加入量為軸承室空凈容積的1/2。（對180000系列密封軸承在使用壽命期內不必更換潤滑脂）
f）使用中的軸承間隙應在允許范圍內，運行中的軸承溫度不得超過允許值，聲音應正常。當軸承磨損或損壞，應更換新軸承。
g）如電動機受潮，必須進行干燥處理。
h）使用一段時間后，由于煤塵堵塞消聲孔，固而必須用高壓氣流沖洗，否則會使通風機噪聲增大。
i）通風機每個月檢查一次，檢查機器全部零部件。
j）通風機在不使用時應放置在空氣流通，干燥的地點，防止受潮腐蝕及其它損失。
5、故障分析與排除
表1主要故障及排除方法
故障特征
故障原因
故障識別和排除方法
通風機內有金屬碰撞聲
葉片擦機殼
更換葉片或機殼
金屬物進入
排除異物
電動機軸承損壞
更換電動機或軸承
軸承有嘯聲（伴隨溫度升高）
潤滑脂過多或不足或不干凈
減少或加注潤滑脂或清洗軸承
潤滑脂老化或型號不符合
更換潤滑脂
軸承震動并在內部有碰撞聲
潤滑油過多或軸承疲勞磨損
減少潤滑脂或更換軸承
通風機和電動機振動
葉輪動平衡破壞
更換葉輪
基礎硬度不夠并破壞
檢查基礎
法蘭連接螺栓松動
檢查所有連接螺栓
壓力或風量不夠
風筒漏風或電動機轉速不夠
檢查漏風情況或檢查電動機
振動增大，斷續噪聲
通風機在不穩定工況下工作
檢查通風機進氣和出氣狀況
通風機一級或兩極停止運行
電動機損壞或電源斷開
更換電動機或接通電源
電源接通后不運轉發出嗡聲
電動機的相序接法錯誤
調換電源線的任意兩項
通風機啟動困難
電源電壓過低或啟動器故障
提高電源電壓或檢查啟動器
6、通風機使用時應注意的事項
通風機在煤礦井下使用時，必須嚴格遵守《煤礦安全規程》中的有關規定：
（1）使用通風機的掘進工作面，不得停風，因檢修停電等原因停風時，必須撤出人員，切斷電源。
（2）恢復通風前，必須檢查瓦斯，只有在通風機及其開關附近10M以內風流中的瓦斯濃度都不超過0.5%時，方可人工開啟局部通風機。
（3）通風機因故停止運轉，在恢復通風前，必須首先檢查瓦斯，只有在停風區中最高瓦斯濃度不超過1.0%和最高二氧化碳濃度不超過1.5%，且符合第2點規定的條件時，方可人工開啟通風機恢復正常通風。
（4）在使用對旋式軸流通風機時，兩組葉輪必須同時啟動工作，如果其中一臺電動機損壞時，必須整機停止工作，進行檢修，不得單級啟動使用。
