產品描述

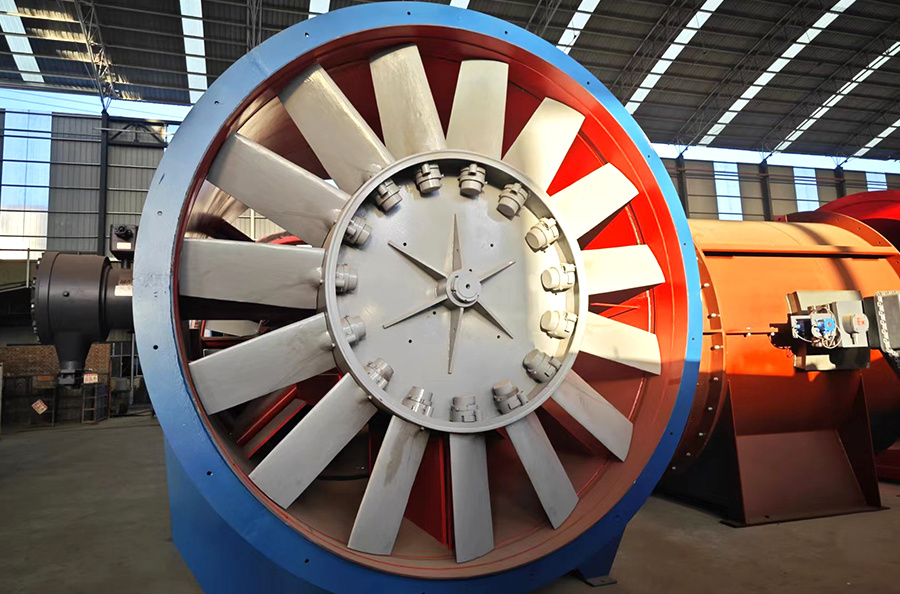

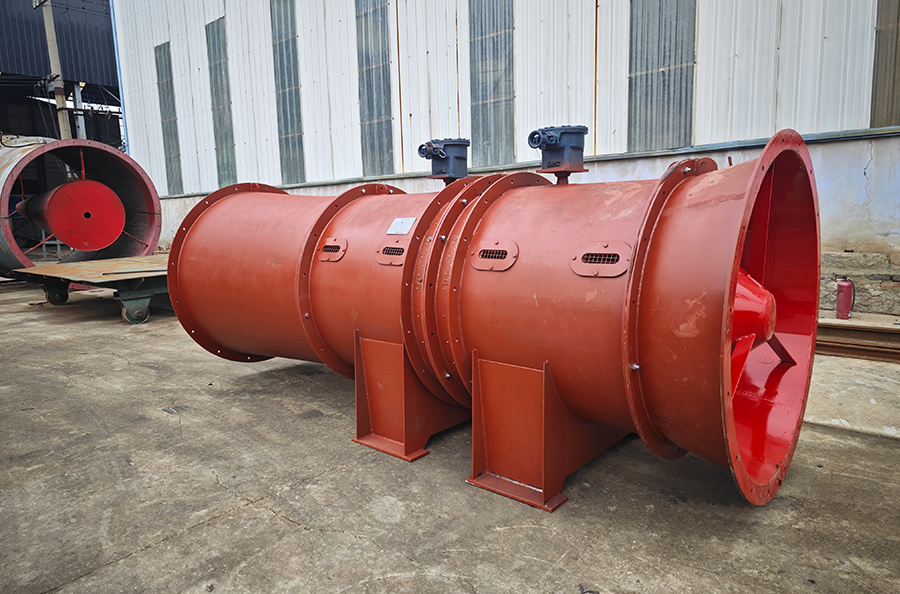

FBC(D)Z系列煤礦地面用防爆抽出式（對旋）軸流通風機（以下簡稱通風機）可作為大、中、小型煤礦更新換代產品和新礦選用產品。產品在結構上可采用三維扭曲正交型和航空機翼型葉片、直聯傳動，具有結構簡單緊湊，運轉平穩，安全可靠，安裝維修方便，運行效率高，性能曲線高效運行范圍大、節電效果明顯，風壓平穩等特點。并可根據礦井所需風壓、風量的大小調節葉片角度，滿足礦井通風需要。

通風機執行標準：

機號小于等于No16號執行標準為：MT754《小型煤礦地面用抽出式軸流通風機技術條件》、Q/YAF002《FBC(D)Z系列煤礦地面用防爆抽出式(對旋)軸流通風機（機號小于等于No16號）》。

機號大于等于17號執行標準為：GB/T21151《煤礦用軸流主通風機技術條件》、Q/YAF003《FBC(D)Z系列煤礦地面用防爆抽出式（對旋）軸流通風機（機號大于等于No17號）》。

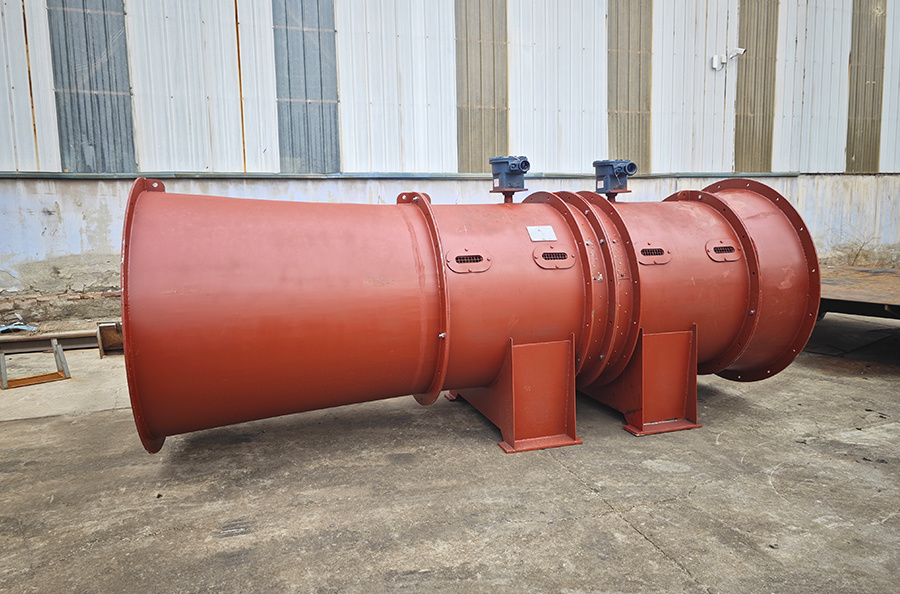

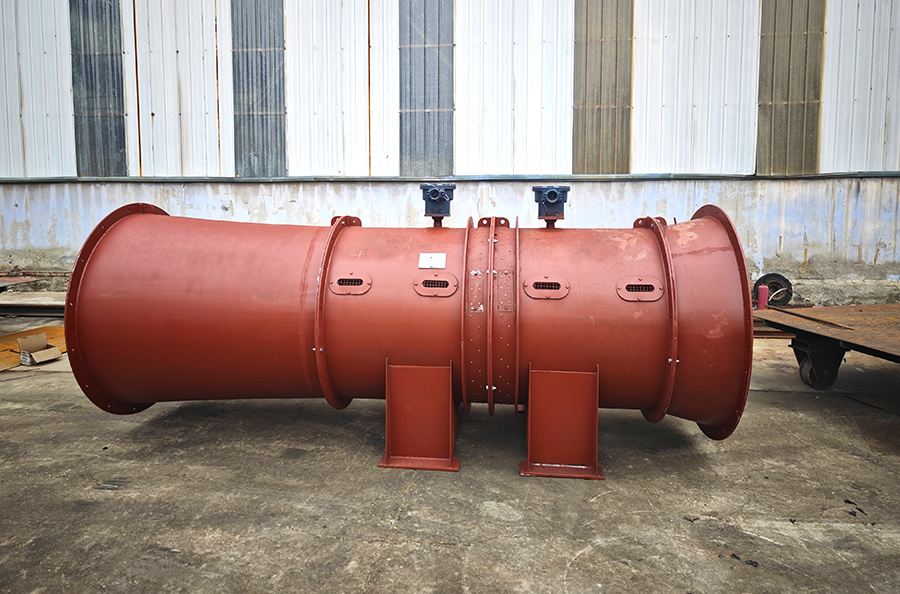

通風機主要由集流器、一級主機殼、二級主機殼、防爆電動機、擴散器、拖輪等部件組成，也可根據用戶需要，配裝消音器、擴散塔、風門等輔助部件。

通風機正常工作條件：

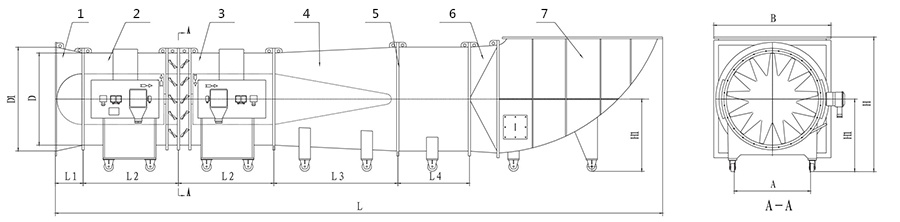

1、集流器，2、一級主機，3、二級主機，4、擴散器，5、消音器，6、圓變方接頭，7、擴散塔

FBCDZ系列通風機外型尺寸表

No	D	D?	L?	L?	L?	L?	L	A	B	H?	H
11	Φ1100	Φ1320	350	1000	1650	1260	8660	950	1440	980	1728
12	Φ1200	Φ1440	380	1000	1800	1260	8900	1050	1560	1040	1856
13	Φ1300	Φ1560	400	1100	1950	1260	9460	1150	1720	1120	2004
14	Φ1400	Φ1680	420	1200	2100	1260	10060	1250	1840	1180	2132
15	Φ1500	Φ1800	450	1260	2250	1260	10660	1350	1960	1240	2260
16	Φ1600	Φ1920	480	1260	2400	1260	11020	1450	2080	1300	2388
17	Φ1700	Φ2040	510	1615	2500	1500	12505	1550	2200	1360	2516
18	Φ1800	Φ2160	540	1730	2500	1500	13390	1650	2320	1420	2644
19	Φ1900	Φ2280	600	1800	2600	1500	13700	1750	2440	1520	2812
20	Φ2000	Φ2400	600	1800	2700	1500	13950	1850	2600	1600	2960
21	Φ2100	Φ2450	650	2000	2600	2100	15340	1800	2680	1620	2890
22	Φ2200	Φ2500	660	2100	2600	2200	16260	1900	2780	1670	3060
23	Φ2300	Φ2600	690	2300	2600	2300	17380	2000	2880	1740	3180
24	Φ2400	Φ2700	720	2400	2600	2400	18020	2100	3020	1780	3290
25	Φ2500	Φ2800	750	2500	3250	2500	19150	2200	3120	1870	3430
26	Φ2600	Φ2900	780	2700	3380	2600	20140	2300	3220	1880	3490
27	Φ2700	Φ3000	810	2700	3510	2600	20420	2400	3400	1950	3650
28	Φ2800	Φ3100	840	2800	3640	2800	21400	2500	3500	2000	3750
29	Φ2900	Φ3200	870	2800	3800	2900	21770	2600	3660	2100	3930
30	Φ3000	Φ3300	900	2800	3900	3000	32000	2700	3760	2150	4030
32	Φ3200	Φ3500	960	2900	4160	3200	23700	2900	3980	2200	4190
34	Φ3400	Φ3800	1020	3000	4420	3400	27520	3100	4180	2200	4290
36	Φ3600	Φ4000	1080	3100	4680	3600	25360	3300	4380	2250	4440
38	Φ3800	Φ4200	1140	3200	4940	3800	26400	3500	4580	2350	4640
40	Φ4000	Φ4400	1200	3300	5200	4000	28000	3700	4780	2450	4840
